北京阿尔泰科技发展有限公司是一家专业从事测控产品研发、生产、销售和服务的公司。自主研发的产品包括多种总线数据采集板卡、分布式采集模块、无线通讯数传采集模块、运动控制卡、测控机箱及测控系统、控制器、无风扇工业电脑、工业平板电脑、工业主板等 。

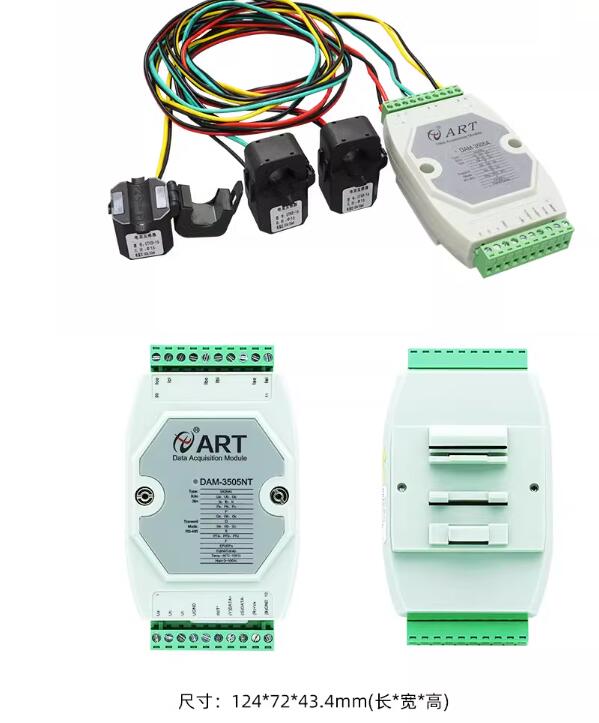

DAM-3505N(T)为三相全参数交流电量采集模块，RS485通讯接口，带有标准ModbusRTU协议。配备良好的人机交互界面，使用方便，性能稳定。
|
模拟量输入
|
|
输入通道
|
3路电流通道、3路电压通道
|
|
输入类型
|
电压输入，电流输入
|
|
电压量程（有效值）
|
默认400V（可定制，最大450V）
|
|
电流量程（有效值）
|
默认100A（可定制1A、5A、10A、20A、30A、50A、60A、80A、100A、120A、150A、200A、250A、400A、500A）
|
|
温湿度测量
|
板载温湿度传感器（仅T模块支持）
|
|
输出参数
|
相电压、相电流、线电压、有功功率、无功功率、视在功率、功率因数、总电度、 正向有功电度、正向无功电度、输入频率、 三相总有功功率、三相总无功功率、三相总视在功率、三相总功率因数、三相总正相有功电度、三相总正相无功电度、三相总功率因数、湿度（仅T模块支持）、温度（仅T模块支持）
注：含T尾缀模块具有测量环境温度、环境湿度的功能，
见1.5不同尾缀对比说明
|
|
采集信号
|
采集信号为电网标准交流信号，频率不超过65Hz
|
|
采样速率
|
10sps
|
|
分辨率
|
16位
|
|
采集精度
|
2‰
|
|
电流互感器
|
外置电流互感器，见1.6外置互感器说明
|
|
能量
|
带能量存储功能
|
|
二次互感
|
带二次互感功能
|
|
隔离电压
|
3000V
|
|
其他
|
|
通讯接口
|
RS485
|
|
波特率
|
1200~115200bps
|
|
数据传输速率
|
<10Hz
|
|
看门狗
|
内置看门狗
|
|
供电电压
|
+10V～30VDC
|
|
电源保护
|
电源反向保护
|
|
功耗
|
额定值0.75W @ 24VDC
|
|
操作温度
|
-10℃～＋70℃
|
|
存储温度
|
-20℃～＋85℃
|
联系方式：15910369641、15726604412 微信同号
