一、核心功能与结构设计
电液复合控制
采用电磁先导阀+液动主阀的复合控制方式，通过电磁铁驱动先导阀芯，再以液压油推动主阀芯换向，实现大流量油路的精准切换。
支持内控/外控油源选择，适应不同液压系统配置需求。
模块化设计
主阀体与先导阀采用板式连接，符合DIN24340A标准，便于集成到液压站或设备中。
可选配换向时间调节器、终端位置指示器等附加功能模块，提升控制灵活性。
二、技术参数
参数 数值/描述
公称通径 16mm
最大工作压力 35MPa（350bar）
最大流量 ≤300L/min
控制油压范围 15-31.5MPa（内控/外控模式）
电磁铁电压 24V DC（标准）
适用介质 矿物油基液压油（ISO VG46）
三、结构组成与工作原理

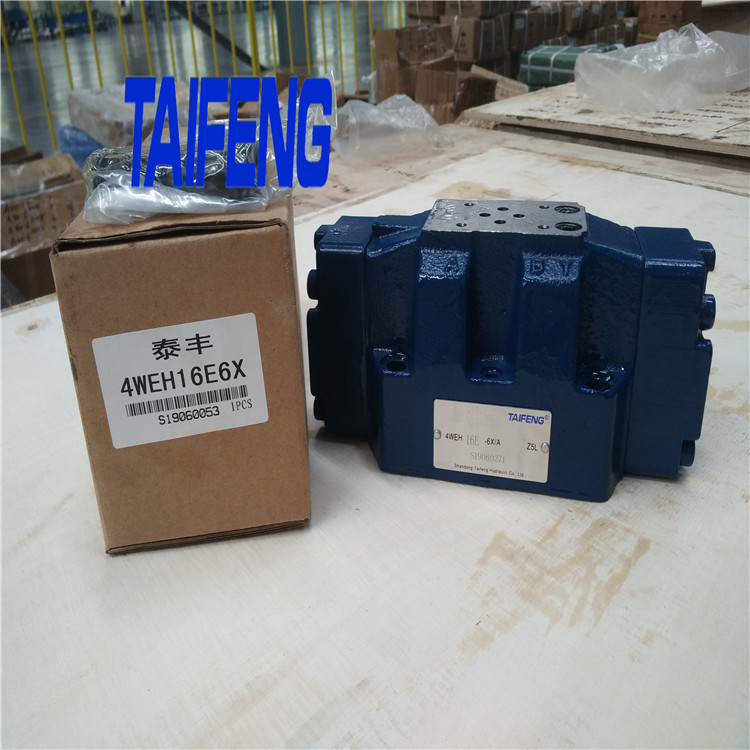

主阀组件
阀体：高强度铸铁材质，集成P/T/A/B油口，满足大流量高压工况需求。
主阀芯：滑阀结构，通过弹簧复位或液压保持中位，支持三位四通控制。
先导控制单元
电磁先导阀：湿式电磁铁驱动，响应时间≤50ms，支持脉冲信号控制。
控制油路：内置阻尼孔与预压阀，防止换向冲击，提升动作平稳性。
工作流程
电磁铁通电时，先导阀切换控制油方向，推动主阀芯移动，连通P→B/A→T油路。
断电后，主阀芯通过弹簧复位至中位，油路切断。
四、应用场景
工程机械：用于挖掘机、起重机多执行器协同控制，实现复合动作平稳切换。
工业液压系统：适配冶金轧机、锻压设备的高压大流量方向控制。
船舶与港口机械：控制液压马达转向及液压缸伸缩动作。
五、产品优势
高压大流量：支持35MPa/300L/min工况，适配重载设备需求。
精准控制：换向时间可调节，降低液压冲击（调节范围0.1-1.5秒）。
高可靠性：阀芯表面硬化处理，耐磨损，寿命≥100万次。
